Усилители (amplifiers) Mini-Circuits
Малошумящие усилители MMIC
В диапазоне от 40 до 8000 МГц малошумящие усилители MMIC обеспечивают уровень шума до 0,38 дБ, что делает их идеальными для применения при разработке чувствительных приемников.
Выбирая наш продукт, вы получаете различные комбинации коэффициентов передачи, точек децибельной компрессии (P1dB), точек пересечения интермодуляции третьего порядка (IP3), потребляемой мощности и размера для удовлетворения широкого спектра системных требований.

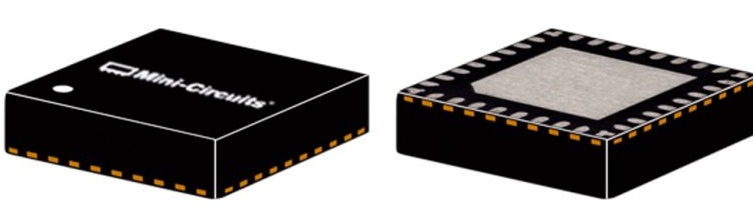

Новая модель усилителя PMA3-83LN+ Mini-Circuits может работать в широком диапазоне частот от 500 до 8000 МГц, и имеет уникальную комбинацию низкого уровня шума и высокой IP3, что делает ее идеальной для применения в чувствительных приемниках с широким динамическим диапазоном. Этот MMIC усилитель работает от одного источника питания с напряжением 5 или 6 В, отлично согласован для применения в 50-Омном тракте, и заключен в компактный низкопрофильный корпус (3х3х0.89 мм), отлично подходящий для размещения на платах с высокой плотностью компонентов.
малошумящие усилители Mini-Circuits также доступны с функциями байпаса, например, TSS-53LNB +, они имеют встроенную переключаемую схему байпаса для защиты усилителей при наличии сигналов большой мощности, минимизируют искажения сигнала, расширяют используемый динамический диапазона до + 48 дБм в режиме байпаса.
Таблица модельного ряда малошумящих усилителей:
| № модели | Диапазон частот, МГц | Коэф-т передачи, дБ | P1dB, дБм | Коэф-т шума, дБ | IP3, дБм | Питание |
|---|---|---|---|---|---|---|
| PMA3-83LN+ | от 500 до 8000 | 22.1 | 20.7 | 1.3 | 35.2 |
5В, 60 мА 6В, 77 мА |
| TSS-53LNB+ | от 500 до 5000 | 21.7 | 20.6 | 1.4 | 33.9 | 5В, 82 мА |
| PMA-545+ | от 50 до 6000 | 14.2 | 20.3 | 0.8 | 36.4 | 3В, 80 мА |
| PMA-545G1+ | от 400 до 2200 | 31.3 | 22.2 | 1.0 | 33.6 | 5В, 158 мА |
| PMA2-33LN+ | от 400 до 3000 | 19.1 | 17.2 | 0.4 | 34.5 | 3В, 56 мА |
| PMA2-43LN+ | от 1100 до 4000 | 19.9 | 19.9 | 0.5 | 32.9 | 5В, 51 мА |
| PMA2-162LN+ | от 700 до 1600 | 22.7 | 20.0 | 0.5 | 30.0 | 4В, 55 мА |
| PMA2-252LN+ | от 1500 до 2500 | 17.6 | 17.8 | 0.8 | 30.0 | 4В, 57 мА |
| PMA4-33GLN+ | от 700 до 3000 | 38.9 | 22.6 | 0.5 | 40.4 | 5В, 152 мА |
| PGA-103+ | от 50 до 4000 | 11.0 | 22.5 | 0.9 | 44.6 |
3В, 60 мА 5В, 97 мА |
| PGA-105+ | от 40 до 2600 | 15.1 | 20.5 | 1.9 | 39.3 | 5В, 63 мА |
| PSA-545+ | от 50 до 4000 | 14.9 | 20.2 | 1.0 | 36.2 | 3В, 80 мА |
| PSA-5451+ | от 50 до 4000 | 14.0 | 16.2 | 1.0 | 30.2 | 3В, 30 мА |
| PSA-5453+ | от 50 до 4000 | 14.7 | 19.4 | 1.0 | 36.8 | 3В, 60 мА |
| PSA-5454+ | от 50 до 4000 | 13.6 | 14.0 | 1.1 | 26.3 | 5В, 20 мА |
| PSA-5455+ | от 50 до 4000 | 14.4 | 18.5 | 1.0 | 32.2 | 5В, 40 мА |
| PSA4-5043+ | от 50 до 4000 | 18.4 | 18.8 | 0.8 | 33.5 |
3В, 33мA 5В, 58 мА |
| SAV-541+ | от 45 до 6000 | 17.6 | 19.2 | 0.5 | 33.1 | 3В, 60 мА |
| SAV-551+ | от 45 до 6000 | 15.9 | 17.5 | 0.5 | 24.3 | 3В, 15 мА |
| SAV-581+ | от 45 до 6000 | 17.0 | 19.0 | 0.5 | 30.6 | 3В, 30 мА |
| TAV-541+ | от 45 до 6000 | 17.9 | 19.1 | 0.5 | 33.6 | 3В, 60 мА |
| TAV-551+ | от 45 до 6000 | 16.3 | 17.5 | 0.5 | 23.5 | 3В, 15 мА |
| TAV-581+ | от 45 до 6000 | 17.3 | 18.3 | 0.5 | 30.3 | 3В, 30 мА |
Широкополосные микроволновые усилители Mini-Circuits
Широкополосные усилители MMIC с фиксированным напряжением охватывают широкий спектр сфер применения: от постоянного тока до СВЧ-сигнала с частотой до 26,5 ГГц.
Таблица модельного ряда широкополосных микроволновых усилителей:
| № модели | Диапазон частот, МГц | Коэф-т передачи, дБ | P1dB, дБм | Коэф-т шума, дБ | IP3, дБм | Питание |
|---|---|---|---|---|---|---|
| GVA-123+ | от 10 до 12000 | 16.9 | 16.2 | 4.0 | 30.0 | 5В, 52 мА |
| AVA-24A+ | от 5000 до 20000 | 11.8 | 18.4 | 5.7 | 25.0 | 5В, 120 мА |
| AVA-183A+ | от 5000 до 18000 | 14.0 | 19.0 | 5.0 | 26.0 | 5В, 131 мА |
| AVM-273HPK+ | от 13000 до 26500 | 14.0 | 26.9 | 8.4 | 32.1 | 6В, 559 мА |
Усилители Mini-Circuits с широким динамическим диапазоном
Усилители (amplifiers) с широким динамическим диапазоном пр-ва Mini-Circuits имеют выдающиеся значения параметра OIP3 (до +48 дБм). Это приводит к отличной линейности коэффициента усиления при работе с сигналами сложной формы и с несколькими несущими частотами.
В номенклатуре присутствуют модели для работы как в 50-Омном, так и 75-Омном тракте, а также для различного уровня питающего напряжения. От остальных продуктов на рынке их отличает выдающееся сочетание параметров IP3 и энергопотребления при низкой цене.
Усилители серии HXG обеспечивают уникальную комбинацию очень высокого уровня IP3, и очень низкого уровня шума, что делает их пригодными для использования в выходных каскадах усилителей, а также во входных каскадах приемника.
Для применения в более узких частотных диапазонах Mini-Circuits предлагает модели GVA-91 + и GVA-92 + с повышенной эффективностью работы на высоком уровне мощности (до 50%), которые обеспечивают высокую выходную мощность (до + 29,5 дБм) при низком потреблении электроэнергии.
Таблица модельного ряда усилителей с широким динамическим диапазоном:
| № модели | Диапазон частот, МГц | Коэф-т передачи, дБ | P1dB, дБм | Коэф-т шума, дБ | IP3,, дБм | Ток смещения |
|---|---|---|---|---|---|---|
| LHA-1+ | от 50 до 6000 | 14.1 | 22.7 | 2.1 | 40.0 | 5В, 146 мА |
| PHA-1+ | от 50 до 6000 | 13.5 | 22.4 | 2.2 | 42.0 | 5В, 146 мА |
| PHA-1H+ | от 50 до 6000 | 13.8 | 22.6 | 2.2 | 41.0 | 5В, 132 мА |
| PHA-101+ | от 50 до 1500 | 15.2 | 26.0 | 4.0 | 47.0 | 9В,186 мА |
| PGA-122-75+ | от 5 до 1500 | 15.6 | 24.3 | 2.9 | 43.0 | 9В, 115 мА |
| HXG-122+ | от 500 до 1200 | 15.3 | 23.0 | 2.2 | 46.0 | 5В,144 мА |
| HXG-242+ | от 700 до 2400 | 15.0 | 22.8 | 2.3 | 46.5 | 5В,144 мА |
| GVA-91+ | от 869 до 2170 | 20.4 | 28.8 | 6.4 | 40.0 | 5В, 147 мА |
|
GVA-92+ |
от 869 до 2170 | 21.2 | 24.1 | 6.0 | 42.0 | 5В, 99 мА |
