                                                                     Обзор продукции





http://katalog.weidmueller.de/groups/catalog_startpage1_group.jpg;jsessionid=79BD7B893CC7B646E2A0A2EA53CC2E87

Клеммы



Виды соединения клемм очень разнообразны. Далеко не каждый производитель клемм в своем ассортименте предлагает все представленные на рынке системы соединения. Однако производители, предлагающие "все системы соединения" из одних рук, получают явное преимущество. Они могут учитывать различные требования, предъявляемые глобальным рынком к промышленным и технологическим системам автоматизации, а также транспортной технике.





                                                       Технология PUSH IN





http://catalog.weidmueller.com/picture/p_leiste295x215px.jpg



      Новая серия P впечатляет новой концепцией: три вместо пяти клемм позволяют развести пять проводов сечением до 16 мм².  Новая серия P включает установочные клеммы, проходные клемм

ы и клеммы PE с 2, 3 и 4 соединениями, разделительные клеммы и клеммы отсоединения нулевого провода. Воспользуйтесь преимуществами это инновации и откройте новое, эффективное поколение клемм с технологией Push In.

Существенные преимущества:

  • Меньше компонентов, меньше места для хранения, меньше администрирования: экономия времени и средств.
  • Меньше - это больше: благодаря компактному формату уменьшается место, необходимое для установки, и конструкция остаётся свободной.

Быстро и просто - технология PUSH IN

Новая серия P с технологией Push In задаёт высокую планку. Обжатые и зачищенные одножильные провода просто вставляются в место зажима. Не нужно использовать инструменты, монтаж происходит на 50% быстрее! Вы можете положиться - соединение абсолютно надёжно.

Планирование и монтаж

  • Больше свободы в планировании электрошкафов
  • Нужно меньше места за счёт уменьшенных размеров
  • Упрощение управления данными означает более быстрое планирование.







                                                                   Винтовая технология





Клеммы W-серии Что касается функционального совершенства, включая мельчайшие детали, то для клемм с резьбовым соединением в серии W стандарт установлен давно. Сочетание преимуществ не имеет себе равных и обеспечивает серии W ведущие позиции на рынке. Серия W предлагает решения для провода сечением от 0,05 до 300 мм,² для всех стандартных электрических функций. Вставная перемычка (ZQV) является уникальным для большинства клемм сечением от 2,5 до 4 мм².  Это обеспечивает значительную экономию времени по сравнению со всеми другими винтовыми клеммами, представленными на рынке.

Благодаря запатентованной конструкции серии W с технологией винтового соединения компании Weidmüller возможно беспроблемное соединение двух проводов одинакового сечения в одном и том же зажимном хомуте.

Конструкции



W-стандартная

  • Аналогичная конструкция контура от 2,5 до 10 мм²
  • Размеры провода от 0,05 до 300 мм²
  • Широкий диапазон зажима



W-компактная

  • Малые габаритные размеры
  • Идентификация с помощью "N" в системе обозначения типа
  • Размеры провода от 0,05 до 150 мм²



Соединение

Изоляция электрических и механических функций:

  • Прижимной блок из закаленной стали (натяжной контакт и зажимной винт) для очень большого усилия при контакте
  • Шина из меди для низкого падения напряжения.

Луженая поверхность для минимального сопротивления контактов.



Вставная перемычка

Вворачиваемые или вставные перемычки по требованию.

  • Уникально для винтовых клемм, вставной перемычки (ZQV), со значительной экономией времени.
  • Перемычки максимум с 10 полюсами, предлагаются в стандартном исполнении для 2,5 и 4 мм².
  • 50-полюсная перемычка ZQV для изготовления на заказ.



Простота обслуживания

  • Можно обрезать или удалить из клеммной рейки в любом направлении
  • Встроенная точка холостого хода при ослаблении винтов клемм - особенно важна при использовании механической отвертки
  • Положение зажимного винта со шлицем задает направление отвертки
  • Все элементы, скрепленные в клемме
  • Многочисленные опции маркировки



Изоляционный материал Wemid

  • Трекингостойкость, CTI 600
  • Термостабильный до 120 °C
  • Высокий класс горючести UL 94, V0
  • Не содержит галогена или фосфора



Совпадение по контуру

  • Одинаковый размер от 2,5 до 10 мм²
  • Небольшое количество различных аксессуаров
  • Простота проектирования

Надежность контакта

  • Упругий натяжной зажим компенсирует изменения в проводах, вызванные колебаниями температуры (предотвращает их ослабление).
  • Не требует техобслуживания: нет необходимости затягивания зажимного винта
  • Устойчивое к вибрации соединение: многие W-клеммы сертифицированы согласно EN 61373 для использования на железнодорожном транспорте
  • Самое большое усилие при контакте всех систем соединений



Безопасное обслуживание

  • Защита от поражения электрическим током с соединенными проводами, даже при наличии перемычки
  • Питание клемм осуществляется с открытой точкой зажима. Кроме того, защита от неправильного соединения предотвращает некорректную вставку проводов.
  • Тиснение на зажимном хомуте и токоведущей шине выполнено таким образом, что даже самые маленькие провода надежно зажаты; большие провода, а также 2 провода закреплены в середине



Нормы

Прочность контакта и надежность систем Weidmüller подтверждены:

  • Проведены испытания типа IEC 60947-7-1/-2/-3
  • Национальные и международные сертификаты
  • Большое количество сертификатов UL и CSA
  • Серия W сертифицирована для использования в железнодорожной отрасли
  • Сертификат ATEX
  • Все материалы проверяются на соответствие новейшим экологическим директивам и требованиям RoHS.





                                           Пружинная технология





http://katalog.weidmueller.de/groups/TE_zdub_190x160.jpgДля не требующего технического обслуживания вибростойкого соединения: пружинное соединение из нержавеющей стали - безвинтовая альтернатива для проводов с сечением до 35 мм². Поставляется в стандартном исполнении, в исполнении "Roof Style" (в виде домика) и для подключения проводов с сечением от 0,05 до 35 мм².

Клеммы с пружинной технологией соединения, серия Z, специально разработаны в соответствии с требованиями клиентов:

  • Малое монтажное пространство
  • Большая площадь для маркировки
  • Встроенный контрольный отвод
  • Возможность соединения перемычкой в рамках ряда Z и с другими сериями клемм



Weidmüller Клеммы серии Z имеют большой диапазон сечений зажимаемых проводов и до двух каналов перемычек. Стандартные втычные соединения позволяют распределять потенциалы на произвольное количество клемм.





                                                 Технология соединения устройств - OMNIMATE



http://katalog.weidmueller.de/groups/PCB_Leiterpl_Anschlusst.jpg;jsessionid=C98AE565B364119492FE31332B838D1AКлеммы и соединительные разъемы для печатных плат и проходные клеммы для применения в промышленности, преимущественно для обработки сигналов и сильноточной электроники.



                                       OMNIMATE Sig

Широкий ассортимент компактных соединительных систем до 72 полюсов включает клеммы и соединительные разъемы для печатных плат всех распространенных шагов и оптимизирован с учетом требований практичности конструкции, эффективности производства и надежности эксплуатации, например, благодаря пригодности для эффективной обработки по технологии поверхностного монтажа SMT и экономии времени и места при монтаже.



                                                                            OMNIMATE Power:

Клеммы и соединительные разъемы для печатных плат, проходные клеммы для высоких токов до 232 А и напряжений до 1000 В (IEC) или 230 A при 600 В (UL). Соединения, соответствующие нормам и учитывающие условия эксплуатации, значительно облегчают сертификацию оборудования и обеспечивают наивысшую безопасность применения.



                                                   Промышленные разъемы





http://catalog.weidmueller.com/picture/inserts_standard190x160px.jpgВ настоящее время промышленные разъемы используются везде, где есть необходимость безопасной, простой и позволяющей сэкономить время сборки оборудования и устройств. Корпус разъема изготовлен из литого под давлением алюминия и обеспечивают превосходную защиту от грязи, влаги и механических воздействий. Специальные модульные разъемы позволяют интегрировать сигналы, подачу электропитания, пневматические устройства и соединения с данными в одном коннекторе.

http://catalog.weidmueller.com/picture/RockStar_IP65_190x160.jpgПромышленные разъемы RockStar® являются частью продуктового ассортимента Weidmüller, включающего большое количество запатентованных инновационных и перспективных решений. Продуктовый ассортимент RockStar® отличают новые стандарты, демонстрирующие как всю его глубину, так и ширину. То, что другие поставщики предлагают только в качестве пользовательской конфигурации, компания Weidmüller может поставлять в объеме стандартного ассортимента.





                                                                  Обзор изделий RockStar





Стандартные вставки RockStar®

Стандартные вставки изготовлены из термопласта, соответствует строгим международным требованиям промышленных стандартов для железных дорог. Особенностями являются ассиметричные соединения PE и соединительные винты.



Корпус RockStar® IP65

Компания Weidmüller провела дальнейшую разработку корпуса IP65. В результате был получена новая модель промышленного корпуса, которая обладает коррозионной устойчивостью и большим сроком эксплуатации. Эти новые корпусы HDC превосходят наши корпуса из нержавеющей стали предыдущего поколения во всех отношениях. Все функциональные элементы изготовлены из нержавеющей стали. Высокое качество, многослойная поверхность уплотнения обеспечивает надежность на определенное количество лет. Больше, чем просто хорошее качество.



Обычные области применения:

  • Общее машиностроение и системный инжиниринг
  • Машиностроение специализированного назначения
  • Упаковочные машины
  • Сценическая и осветительная техника
  • Парк с аттракционами и ярмарочная площадь
  • Конструкция кранов и промышленная робототехника
  • Погрузочно-разгрузочные операции и техника уличного движения



Корпус RockStar® IP68



Корпусы IP68 были разработаны для использования при экстремальных условиях окружающей среды. Их высокий класс защиты гарантирует безаварийную эксплуатацию, когда эти штекерные коннекторы используются на транспортных средствах и в тяжелых климатических условиях. Если вы хотите защитить чувствительные интерфейсы от электромагнитных выбросов, эти коннекторы вам подойдут.

Области применения:

  • Транспорт и техника уличного движения
  • Требования предельного класса защиты



Комплекты RockStar®

Комплекты RockStar® состоят из:

  • Вилочной вставки
  • Розеточной вставки
  • Корпуса для вставки
  • Проходного корпуса
  • Кабельного ввода



Комплекты RockStar® имеют много преимуществ, таких, как простой процесс покупки, так как только один номер изделия по каталогу является обязательным для совокупности всех отдельных деталей. Нет необходимости в хранении отдельных частей, поскольку полный комплект соединен в одну упаковку и включает все, что требуется.

Удобная инсталляция - все, что необходимо - крестообразная отвёртка 2,5 мм. Weidmüller предлагает широкий спектр комбинаций коннекторов с метрическим кабелем или кабелем PG с входной резьбой.

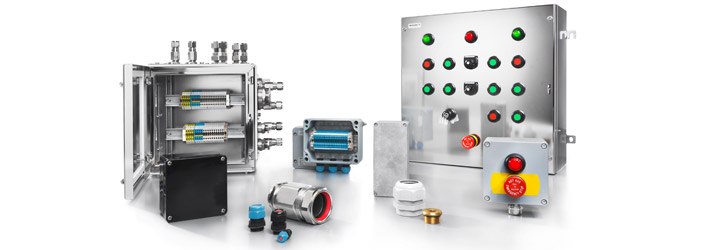

                                                                                Корпуса





http://katalog.weidmueller.de/groups/Product_Catalog_Startpage_Klippon_01.jpg;jsessionid=F51F121E108625A2E2BC9784D996F2D3Уже много лет марка Klippon® является синонимом компетенции и качества при производстве корпусов, когда речь идет о решениях, удовлетворяющих требованиям клиентов, для стандартных промышленных применений, а также для применения во взрывоопасных зонах. Для таких требований Weidmüller предлагает набор стальных корпусов Klippon® новой серии TB в исполнениях MH (Multi-Hinge) и QL (Quarter-Lock), Klippon® серии STB и алюминиевых корпусов Klippon® серии K. Завершают ассортимент корпуса из полиэстера Klippon® серии POK, а также корпуса из поликарбоната. Каким бы ни было применение, Weidmüller предложит множество идеально подходящих исполнений корпусов и индивидуальные сервисные услуги: поставка корпусов в готовом к подключению виде, с оснащением по заказу клиента, например, монтажными рейками, отверстиями, кабельными вводами, вырезами, специальными покрытиями и многим другим.













http://katalog.weidmueller.de/groups/SAI_Titel_TK8_2012.jpg;jsessionid=F221E2FB41A7059A9950E75F2E88DD87                  Концентраторы сигналов (SAI)





Компания Weidmüller занимает лидирующие позиции в сегменте распределительных устройств - и это не случайно. При разработке концентраторов SAI инженеры Weidmüller всегда ориентировались на рациональные и экономичные монтажные концепции и - часто в сотрудничестве с крупными заказчиками - представляли на рынке технически совершенные изделия, которые устанавливают новые мировые стандарты функциональности и качества. Лучший пример тому - новая система SAI-Universal-Pro для датчиков и исполнительных устройств, созданная с целью еще большей оптимизации     монтажа по времени и безопасности.













                                                                                          Промышленный Ethernet





http://katalog.weidmueller.de/groups/Industrial_Ethernet_DIN_Rail.jpg;jsessionid=A4B3B41A2643858C854504AE3A22FFB3 Компоненты Indastrial Ethernet компании Weidmüller являются идеальными связующими звеньями для передачи данных между устройствами с поддержкой сети Ethernet в промышленных системах автоматизации. Поддержка различных топологий и протоколов позволяет использовать их в самых разных сферах промышленного применения.

Как поставщик комплектного оборудования для промышленной сетевой инфраструктуры в области машиностроения и производства промышленного оборудования мы предлагаем широкий спектр коммутаторов для индивидуальных потребностей клиентов. В частности коммутаторы Gigabit (неуправляемые и управляемые), а также медиаконвертеры, коммутаторы Power-over-Ethernet, модули WLAN и конвертеры последовательный интерфейс/Ethernet отвечают высочайшим требованиям, предъявляемым к надежной и универсальной связи на базе Ethernet. Обширный ассортимент пассивной продукции, состоящий из оптоволоконных соединительных разъемов и разъемов RJ45, а также кабелей, делает Weidmüller идеальным поставщиком решений для промышленных сетей Ethernet.

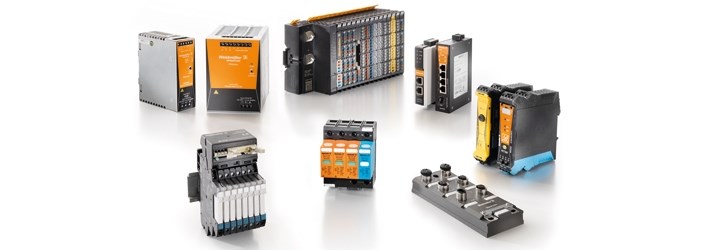

                                                                                               Электроника





http://katalog.weidmueller.de/groups/GO_Electronics_all_grey.jpg;jsessionid=DD6D82557C5C10DC6979C55C950E26B1Департамент электронных компонентов разрабатывает и выводит на рынок электронные компоненты для систем автоматического управления промышленного назначения, автоматизации технологического процесса и устройств выработки электроэнергии. Эти устройства могут использоваться как внутри электрошкафа, так и за его пределами.

Основное внимание в секторе электроники уделяется устройствам обработки цифровых и аналоговых сигналов. Эти сигналы можно конвертировать, стандартизировать, защищать и подготавливать для передачи. В этой связи мы предлагаем конвертеры сигналов и устройства ввода-вывода для передачи данных посредством полевых магистралей на базе промышленной сети Ethernet и полевых шин.

Решения в отношении продукции доступны для следующих областей: защита от перенапряжения, защита и усиление цифровых сигналов, источники питания внутри и снаружи электрошкафа, передача данных в сети Ethernet и система предварительно разделанных кабелей.

Удобный механический способ установки для всей продукции, оптимизированный процесс электрических подключений и безопасность проводных соединений. Данная продукция великолепно подходит для работы в жестких промышленных условиях, предназначена для использования в широком диапазоне рабочих температур и имеет высокую степень устойчивости к электромагнитным помехам.

Располагая таким ассортиментом, департамент электронных компонентов предлагает продукцию с возможностью применения во всех промышленных сферах для передачи и обработки электроэнергии, сигналов и данных.





                                                                           Инструмент





http://katalog.weidmueller.de/groups/Titel_TK_6.jpg;jsessionid=C1AA2EFFD864D1529096E62B562AAA87Прецизионные инструменты производства Weidmüller находят применение во всем мире.

Компания Weidmüller, осознавая эту ответственность, предлагает своим клиентам обширный пакет услуг.

После множества рабочих циклов в ходе ежедневного применения инструменты также должны обеспечивать неизменно высокое качество обработки. Посредством технического контроля Weidmüller гарантирует функциональность и качество своих инструментов.

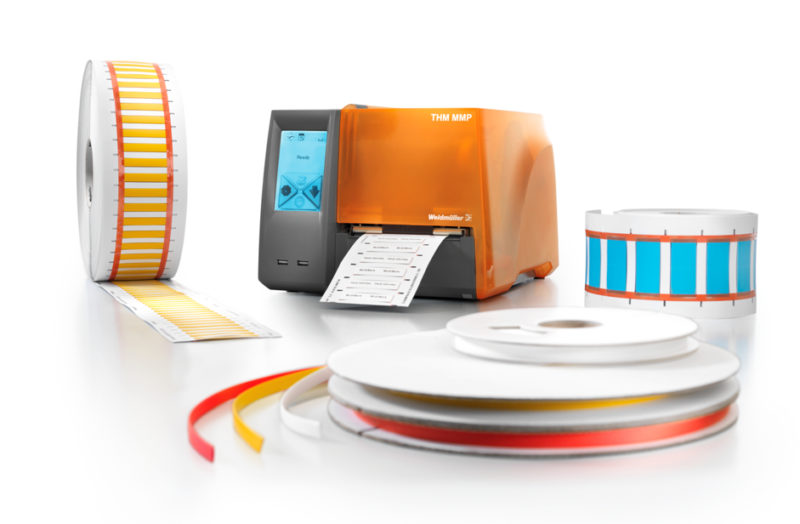

                                                                                         Маркировка





http://katalog.weidmueller.de/groups/Markierer_PO_Overview_S2_PJA_2.jpg;jsessionid=CD59A2F2220350DC4CDCA6DE23275CB3Компания Weidmüller предлагает полный ассортимент изделий для маркировки устройств, проводов и разъемов.

Системы маркировки позволяют импортировать данные из вашего программного обеспечения САПР для выполнения быстрой и долговременной печати. Концепция MultiCard компании Weidmüller на сегодняшний день уже стала международным стандартом. Предлагаются высококачественные, устанавливающие тенденции системы маркировки как для изделий Weidmüller, так и для конкурирующей продукции. Широкий ассортимент: от лазерных, термотрансферных и струйных принтеров для различных областей применения до плоттеров, обеспечивающий четкую и долговременную печать. Кроме того, по запросу компания Weidmüller поставляет готовые к применению напечатанные маркировочные элементы.

Также предлагается широкий ассортимент материалов, таких как этикетки, термоусадочные трубки, кабельные стяжки, клеммы для соединительных коробок с проверенными на практике пружинными соединениями и светящиеся клеммы для эффективного монтажа проводки.







                                                                         POCON - Компактная система испытательно-разъединительного клеммного интерфейса

http://katalog.weidmueller.de/groups/Wandlerklemme_PoCon_HA_HG_weiss.jpg;jsessionid=2E5CF7E7A7C8E11AB4D39CE5E29FDCC8Компактная система испытательно-разъединительного клеммного интерфейса. Безопасная проверка и испытание защитных реле, измерительных приборов и счетчиков

POCON как универсальная испытательно-разъединительная клеммная система оптимально поддерживает широкий ряд измерительных ситуаций. Инновационная система интерфейса содержит такие функции, как автоматическое закорачивание или разъединение. Инновационный охватывает широкий ряд областей применений
