Насадки CSF для отпаивания планарных микросхем

Насадки CSF были разработаны специально для отпаивания планаров. Они используются с паяльниками DS 22 / DS 80 и DS VT. Насадки крепятся с помощью соответствующих переходников. Переходник и резиновые присоски для подъема чипов нужно заказывать отдельно от насадок CSF. Один и тот же переходник подходит к нескольким насадкам. Разогрев выводов происходит контактным способом, поэтому очень важно подобрать насадку, точно подходящую к компоненту.

Поскольку стандартной классификации компонентов еще не существует (можно приобрести компоненты с одинаковыми техническими характеристиками, но с разными размерами), нужно предварительно измерить компонент.

Затем необходимо сопоставить полученные размеры с допустимыми отклонениями, указанными в описании CSF, и после этого выбрать нужную насадку.

Если выяснится, что ни одна насадка CSF не удовлетворяет нужным требованиям, можно заказать специальную.

Предлагаемые виды CSF:

CSF-Q (flat-pack – плоский корпус)

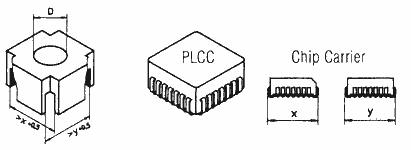

XxY, мм Насадка CSF D (диам. отверстия) Переходник для DS 22/80 Переходник для DS-VT Резиновая присоска
12,0 х 12,0 5 87 417 33 6 5 87 417 15 5 87 417 20 5 87 137 99
12,0 х 14,5 5 87 417 34 6 5 87 417 15 5 87 417 20 5 87 137 99
12,7 х 12,7 5 87 417 35 6 5 87 417 15 5 87 417 20 5 87 137 99
17,0 х 17,0 5 87 417 36 11 5 87 417 16 5 87 417 21 5 87 137 98
17,0 х 23,0 5 87 417 37 16 5 87 417 17 5 87 417 22 5 87 137 98
19,6 х 19,6 5 87 417 38 11 5 87 417 18 5 87 417 21 5 87 137 98



XxY, мм Насадка CSF D (диам. отверстия) Переходник для DS 22/80 Переходник для DS-VT Резиновая присоска
5,5 х 10,0 5 87 417 23 6 5 87 417 15 5 87 417 20 5 87 137 99
5,8 х 10,5 5 87 417 24 6 5 87 417 15 5 87 417 20 5 87 137 99
6,7 х 10,0 5 87 417 25 6 5 87 417 15 5 87 417 20 5 87 137 99
9,3 х 13,0 5 87 417 26 6 5 87 417 15 5 87 417 20 5 87 137 99
9,4 х 10,0 5 87 417 27 6 5 87 417 15 5 87 417 20 5 87 137 99
9,8 х 18,0 5 87 417 28 6 5 87 417 15 5 87 417 20 5 87 137 99
10,0 х 16,0 5 87 417 29 6 5 87 417 15 5 87 417 20 5 87 137 99
10,5 х 16,0 5 87 417 30 6 5 87 417 15 5 87 417 20 5 87 137 99
10,7 х 18,0 5 87 417 31 6 5 87 417 15 5 87 417 20 5 87 137 99
11,0 х 26,5 5 87 417 32 11 5 87 417 16 5 87 417 21 5 87 137 98


XxY, мм Насадка CSF D (диам. отверстия) Переходник для DS 22/80 Переходник для DS-VT Резиновая присоска
9,0 х 18,0 5 87 417 44 6 5 87 417 15 5 87 417 20 5 87 137 98
