Austriamicrosystems, AS5035



8-битный инкрементный датчик углового положения AS5035

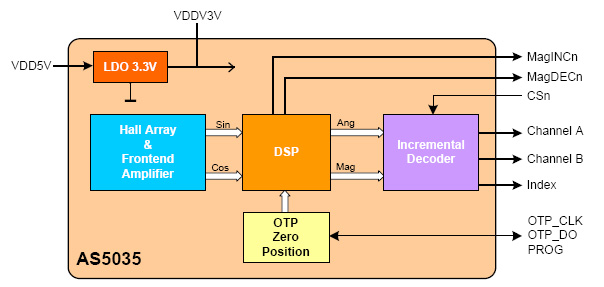

AS5035 – это бесконтактный датчик углового положения (магнитный энкодер) для точного измерения углового перемещения при повороте на 360°. Это «система на кристалле», включающая в себя элементы, принцип работы которых основывается на эффекте Холла, аналоговый вход и модуль обработки цифровых сигналов.

Для измерения углового перемещения требуется только двухполюсный магнит, вращающийся над центром датчика. Он может быть размещен как над, так и под микросхемой.

Угловое положение магнита во время сборки не очень критично, так как AS5035 позволяет пользователю установить нулевую позицию с точностью до 0.35 о.

Два диагностических выхода нужны для определения состояния магнитного поля вне диапазона, также как и движение магнита вдоль оси Z . Кроме того, специфичное объединение выходных состояний указывает на уменьшение энергии питания.

AS5035 поставляется в компактном корпусе SSOP -16 (5.3мм ? 6.2мм). Доступные напряжения питания 3.3 и 5В



ПРЕИМУЩЕСТВА



  • Полная «система на кристалле»:
    • Гибкое системное решение сочетает в себе выход с последовательной передачей данных и широтно-импульсной модуляцией;
    • Нет необходимости в применении широкого спектра внешних устройств
  • Двуканальный квадратурный и индексный выходы дают альтернативу оптическим энкодерам.
  • Возможность последовательного получения информации с нескольких устройств AS5040 за счет использования гирляндной цепи
  • Настраиваемое «нулевое» положение
  • Функция самотестирования
  • Некритичность к несоосности магнитного источника магнитного поля и датчика
  • Идеально подходит для применения в жестких условиях, благодаря работе основанной на принципе действия магнитного поля



ОСНОВНЫЕ ОСОБЕННОСТИ:



  • Бесконтактное измерение угловых перемещений с высокой точностью при повороте на 360°;
  • Два квадратурных A / B выхода c 64 импульсами за оборот, 256 положений за оборот или 1.4°;
  • Точное настраиваемое «нулевое» положение;
  • Режим детектирования ошибок для определения положения магнита и потерь питания;
  • Широкий диапазон рабочих температур: -40°С – +125°С;
  • Компактный корпус SSOP 16 (5.3мм ? 6.2мм).



ПРИМЕНЕНИЕ



Промышленное применение:

  • Замена оптических энкодеров
  • Робототехника
  • Эргономические машины
  • Измерители расхода

Автомобилестроение:

  • Контроль положения зеркал
  • Положение сидений
