AS5143 – 10-битный программируемый датчик углового положения

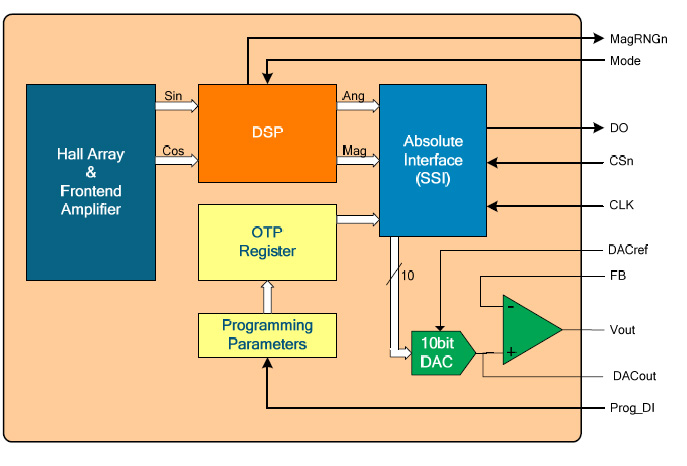

AS5143 – это бесконтактный датчик углового положения (магнитный энкодер) для точного измерения углового положения при повороте на 360°. Это «система на кристалле», включающая в себя элементы, принцип работы которых основывается на эффекте Холла, аналоговый вход и модуль обработки цифровых сигналов.

AS5143 имеет 10-битное разрешение, так же как и программируемый аналоговый выход, который прямо пропорционален угловому положению магнита, вращающегося над датчиком.

Аналоговый выход может быть запрограммирован несколькими путями, включая программируемый пользователем диапазон, регулируемый диапазон выходного напряжения, выходное значение токи или напряжения.

Внутренний регулятор напряжения позволяет работать AS5143 от источников питания в 3,3 – 5,0 В.



ПРЕИМУЩЕСТВА



  • Самый миниатюрный датчик углового положения
  • Полная «система на кристалле»:
    • Гибкое системное решение сочетает в себе выход с последовательной передачей данных и широтно-импульсной модуляцией;
    • Нет необходимости в применении широкого спектра внешних устройств
  • Возможность последовательного получения информации с нескольких устройств AS5040 за счет использования гирляндной цепи
  • Функция самотестирования
  • Некритичность к несоосности магнитного источника магнитного поля и датчика
  • Идеально подходит для применения в суровых условиях, благодаря работе основанной на принципе действия магнитного поля



ОСНОВНЫЕ ОСОБЕННОСТИ:



  • Бесконтактное измерение угловых перемещений с высокой точностью при повороте на 360°;
  • Цифровой последовательный 10-битный абсолютный выход
  • 10-битный аналоговый выход с программируемым шагом угла до 0,088 о.
  • Возможность последовательного получения информации с нескольких устройств AS5143 за счет использования гирляндной цепи
  • Модуляция импульса на выходе (ШИМ) – рабочий цикл пропорционален углу
  • Настраиваемое «нулевое» положение;
  • Режим детектирования ошибок для определения положения магнита и потерь питания;
  • Определение движения магнита по оси Z ;
  • Оптимальное соотношение скорость/помехи;
  • Широкий диапазон рабочих температур: -40°С – +125°С;
  • Компактный корпус SSOP 16 (5.3мм ? 6.2мм).



ПРИМЕНЕНИЕ



  • Бесконтактное определение положения
  • Определение положение рулевого колеса
  • Датчик дроссельной заслонки
  • Контроль положения педалей газа/тормоза
  • Замена потенциометрам
Поворотные переключатели передней панели
