8,5-битный высокоскоростной датчик углового положения AS5134

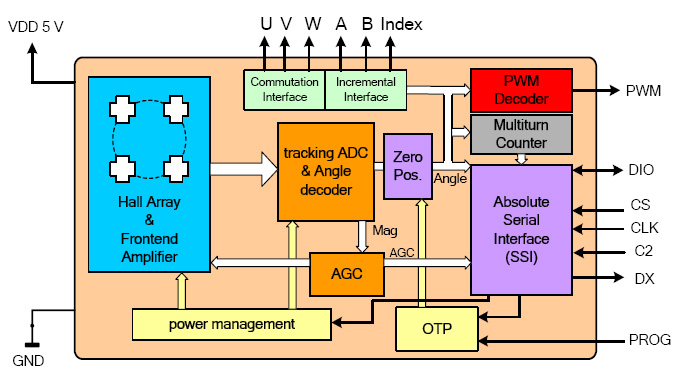

AS5134 – это бесконтактный датчик углового положения (магнитный энкодер) для точного измерения углового перемещения при повороте на 360°. Это «система на кристалле», включающая в себя элементы, принцип работы которых основывается на эффекте Холла, аналоговый вход и модуль обработки цифровых сигналов.

Для измерения углового перемещения требуется только двухполюсный магнит, вращающийся над центром датчика. Он может быть размещен как над, так и под микросхемой.

Точное измерение углового перемещения обеспечивается мгновенной фиксацией положения магнита с разрешением 8,5 бит, что равняется 360 положениям на один оборот.

Числовые значения передаются через цифровой последовательный интерфейс или сигнал широтно-импульсной модуляции. Дополнительно к угловой информации доступна информация о силе магнитного поля в виде 6-битного цифрового кода.

Передача информации может осуществляться через 1-проводный ( PWM ), 2-проводный ( DCLK , DIO ) или 3-проводный ( DCLK , DIO , CS ) выходы.

Выставление «нуля» осуществляется программными методами, так что не требуется механического вмешательства. В системе реализован режим детектирования ошибок для определения положения магнита и потерь питания.



ОСНОВНЫЕ ОСОБЕННОСТИ:

  • Бесконтактное измерение угловых перемещений с высокой точностью при повороте на 360°;
  • Два цифровых 8.5-битных абсолютных выхода
    • Последовательный интерфейс
    • Широтно-импульсная модуляция
  • Возможность последовательного получения информации с нескольких устройств AS5134 за счет использования гирляндной цепи
  • Инкрементный выход с ABI квадратурой: 90 градусов; шаг направления 180 градусов, фиксированная импульсная ширина 360 градусов
  • BLDC выходы UVM , выбираемые для 1, 2, 3, 4, 5, 6 пар поля
  • 9-битный счетчик числа оборотов
  • Широкий диапазон магнитного поля: 20-80 мТ
  • Скорости вращения до 30000 об / мин
  • Настраиваемое «нулевое» положение;
  • Режим детектирования ошибок для определения положения магнита и потерь питания;
  • Определение движения магнита по оси Z ;
  • Широкий диапазон рабочих температур: -40°С – +125°С;
  • Компактный корпус SSOP 20.



ПРИМЕНЕНИЕ



  • Бесконтактное определение положения
  • Вращательные переключатели
  • Контроль положения якорей моторов переменного и постоянного тока
