12-битный датчик углового положения AS5145

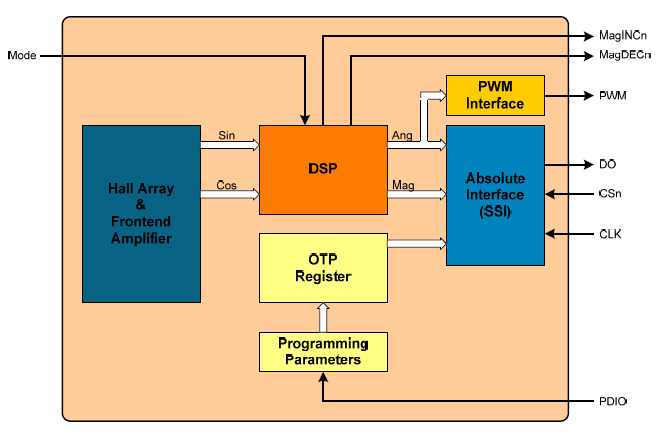

AS5145 – это бесконтактный датчик углового положения (магнитный энкодер) для точного измерения углового перемещения при повороте на 360°. Это «система на кристалле», включающая в себя элементы, принцип работы которых основывается на эффекте Холла, аналоговый вход и модуль обработки цифровых сигналов.

Для измерения углового перемещения требуется только двухполюсный магнит, вращающийся над центром датчика. Он может быть размещен как над, так и под микросхемой.

Точное измерение углового перемещения обеспечивается мгновенной фиксацией положения магнита с точностью до 0.0875°, что равняется 4096 положениям на один оборот.

Числовые значения передаются через последовательный цифровой интерфейс или сигнал широтно-импульсной модуляции.

Внутренний стабилизатор напряжения позволяет устройству работать как от 3.3, так и 5В источников питания.



ОСНОВНЫЕ ОСОБЕННОСТИ:



  • Бесконтактное измерение угловых перемещений с высокой точностью при повороте на 360°;
  • Два цифровых 12-битных абсолютных выхода
    • Последовательный интерфейс
    • Широтно-импульсная модуляция
  • Три инкрементных выхода
  • Квадратурный A / B (10 или 12-битный) и индексный выходные сигналы
  • Модуляция импульса на выходе (ШИМ) – рабочий цикл пропорционален изменению угла
  • Настраиваемое «нулевое» положение;
  • Режим детектирования ошибок для определения положения магнита и потерь питания;
  • «Красный-желтый-зеленый» индикаторы отображают расположение магнита вдоль оси Z ;
  • Возможность последовательного получения информации с нескольких устройств AS5145 за счет использования гирляндной цепи
  • Некритичность к несоосности магнитного источника магнитного поля и датчика
  • Широкий диапазон рабочих температур: -40°С – +150°С;
  • Компактный корпус SSOP 16 (5.3мм ? 6.2мм).



ПРИМЕНЕНИЕ



Промышленное применение:

  • Бесконтактное определение положения
  • Робототехника
  • Радиочастотная идентификация

Автомобилестроение:

  • Датчик обратной связи
  • Токочувствительный датчик
  • Датчик определения движения
