12-битный датчик углового положения AS5046 с абсолютным 2-проводным последовательным и аналоговым интерфейсом

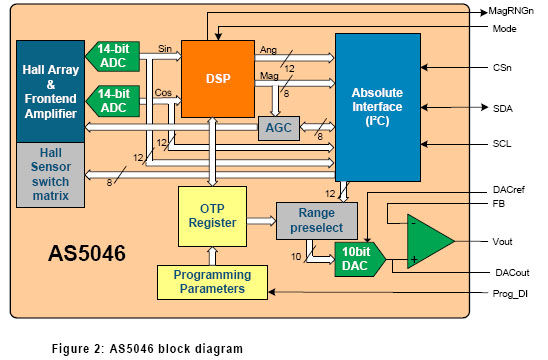

AS5046 – это бесконтактный датчик углового положения (магнитный энкодер) для точного измерения углового перемещения при повороте на 360°. Это «система на кристалле», включающая в себя элементы, работающие на основе эффекта Холла, аналоговый вход и модуль обработки цифровых сигналов.

AS5046 имеет 12-битный последовательный цифровой интерфейс и программируемый 10-битный логометрический аналоговый выход, который прямо пропорционален углу поворота магнита, вращающегося над датчиком.

Кроме того, последовательный интерфейс позволяет программировать пользовательские настройки массива датчика Холла и дает доступ к каждому элементу массива. Также AS5046 выдает информацию о силе магнитного поля, соответствующей вертикальному положению магнита и о состоянии всей системы.

Внешний регулятор напряжения позволяет AS5046 работать в диапазоне напряжений от 3.3 до 5 В.



ПРЕИМУЩЕСТВА



  • Полная «система на кристалле»
  • Гибкое системное решение сочетает в себе выход с последовательной передачей данных и широтно-импульсной модуляцией;
  • Двунаправленный 2-проводный интерфейс
  • Программируемый 10-битный логометрический аналоговый выход
  • AS5046 идеально подходит для применения в жестких условиях, благодаря работе основанной на принципе действия магнитного поля;
  • Высокая надежность вследствие бесконтактного взаимодействия микросхемы и магнита;
  • Высокая надежность, регулировка зазора, температуры и напряжения магнитного поля.



КЛЮЧЕВЫЕ ОСОБЕННОСТИ:



  • Бесконтактное измерение угловых перемещений с высокой точностью при повороте 360°;
  • Два 12-битных выхода последовательного интерфейса
  • Настраиваемое «нулевое» положение;
  • Режим детектирования ошибок для определения положения магнита и потерь питания;
  • Определение движения магнита по оси Z ;
  • Оптимальное соотношение скорость/помехи;
  • Широкий диапазон рабочих температур: -40 °С – +125 °С;
  • Компактный корпус SSOP 16 (5.3мм ? 6.2мм).



ПРИМЕНЕНИЕ



AS5046 является идеальным для применений, где требуется высокое разрешение, минимум проводов между контроллером и датчиком и где важно значение вертикального расстояния между магнитом и датчиком:

  • Удаленный датчик
  • Поворотно-нажимные устройства
  • Джойстики
