10-битный датчик углового положения AS5043

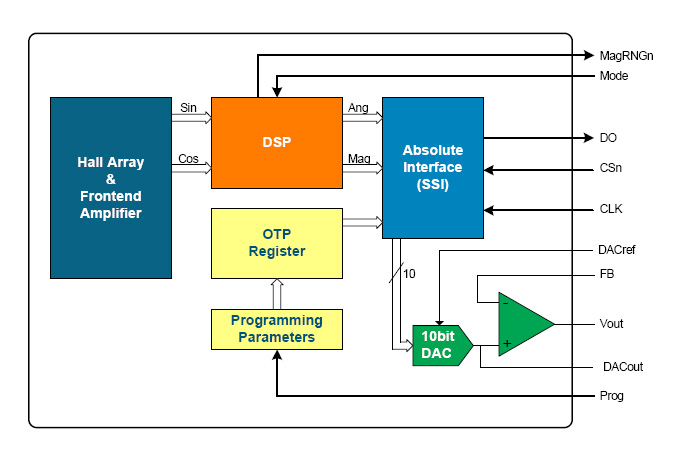

AS5043 – это бесконтактный датчик углового положения (магнитный энкодер) для точного измерения углового положения при повороте на 360°. Это «система на кристалле», включающая в себя элементы, принцип работы которых основывается на эффекте Холла, аналоговый вход и модуль обработки цифровых сигналов.

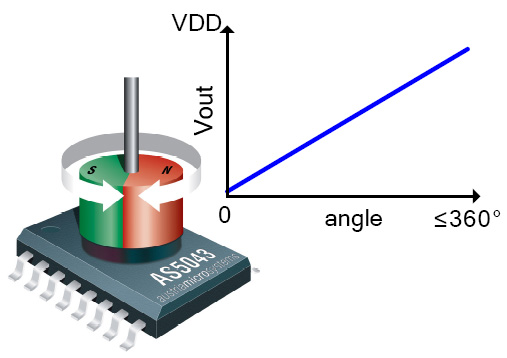

AS5043 имеет программируемый аналоговый выход и обеспечивает 10-битное цифровое выходное значение, которое прямо пропорционально углу поворота магнита, вращающегося над датчиком.

Аналоговый выход может быть запрограммирован несколькими путями, включая запрограммированное пользователем угловое положение, регулирумое выходное напряжение и т.д.

Внутренний стабилизатор напряжения позволяет устройству работать как от 3.3, так и 5В источников питания.

ПРЕИМУЩЕСТВА



  • Полная «система на кристалле»: гибкое системное решение сочетает в себе аналоговый и цифровой выход;
  • Некритичность к несоосности магнитного источника магнитного поля и датчика
  • Идеально подходит для применения в жестких условиях, благодаря работе основанной на принципе действия магнитного поля



ОСНОВНЫЕ ОСОБЕННОСТИ:



  • Бесконтактное измерение угловых перемещений с высокой точностью при повороте на 360°;
  • Последовательный цифровой интерфейс и многоцелевой аналоговый выход:
    • программируемое угловое значение до 360°;
    • программируемое логометрическое значение выходного напряжения;
  • Два 10-битных абсолютных выхода
  • Возможность последовательного получения информации с нескольких устройств AS5040 за счет использования гирляндной цепи
  • Использование синхронного последовательного интерфейса для точного позиционирования
  • Режим детектирования ошибок для определения положения магнита и потерь питания;
  • Оптимальное соотношение скорость/помехи;
  • Широкий диапазон рабочих температур: -40°С – +125°С;
  • Компактный корпус SSOP 16 (5.3мм ? 6.2мм).



ПРИМЕНЕНИЕ



Промышленное применение:

  • Бесконтактное определение положения
  • Робототехника
  • Контроль клапанов
  • Замена потенциометрам
  • Поворотные переключатели передней панели

Автомобилестроение:

  • Датчик дроссельной заслонки
  • Контроль положения педали газа или тормоза
  • Контроль положения передних фар
